    Merci @MiniFixie! je bosse dans un "atelier" de 8m2 aménagé chez mes grands parents, c'est petit et rempli de trucs mais faut faire avec :)
    @T-one j'essai d'utiliser moins la disqueuse depuis ahah, je suis plutôt du style empirisme, ca marche tant mieux ca marche pas, on améliore !
    un petit peu de suite, le triangle avant est fini.

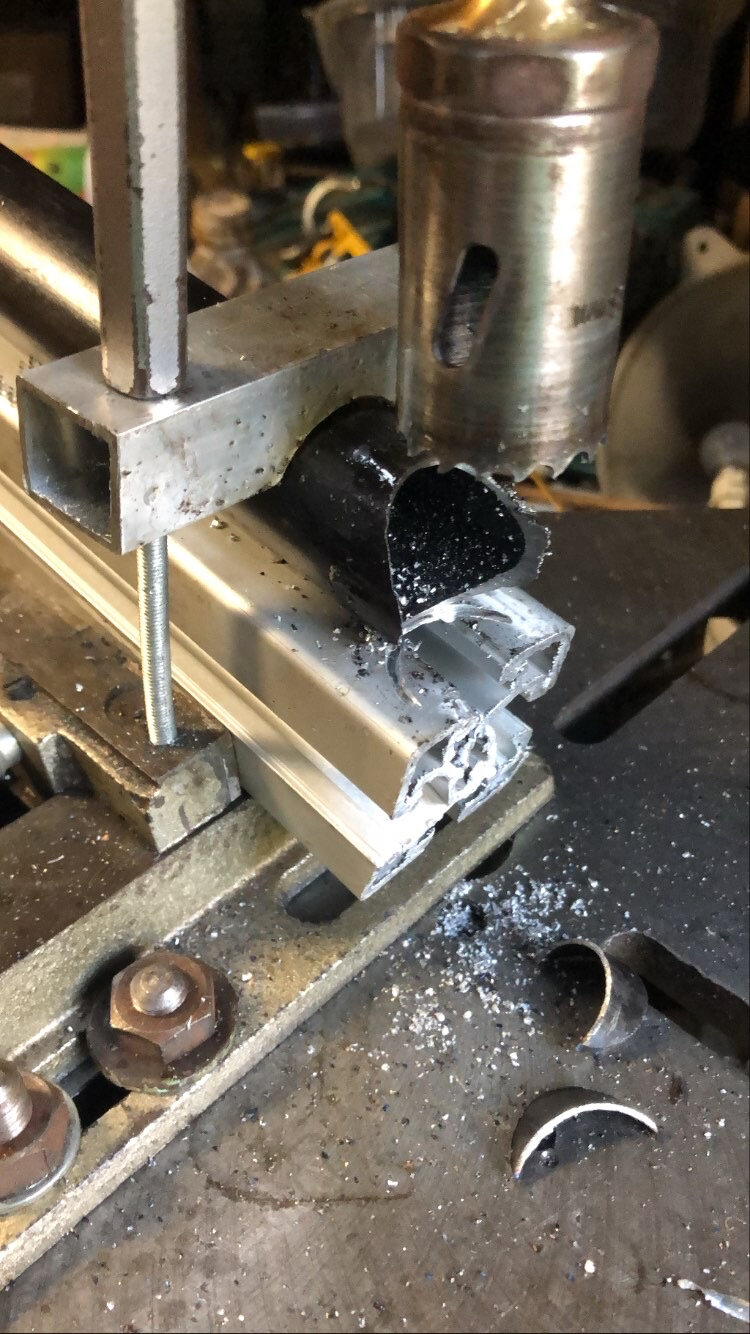

    découpe de la jonction TT/TDS, à la scie cloche de 30 encore, avec l'angle adapté.


    Ensuite découpe de la jonction TT HT à l'aide du gabarit de tubemitter et hop, on pointe le triangle avant sur le jpg

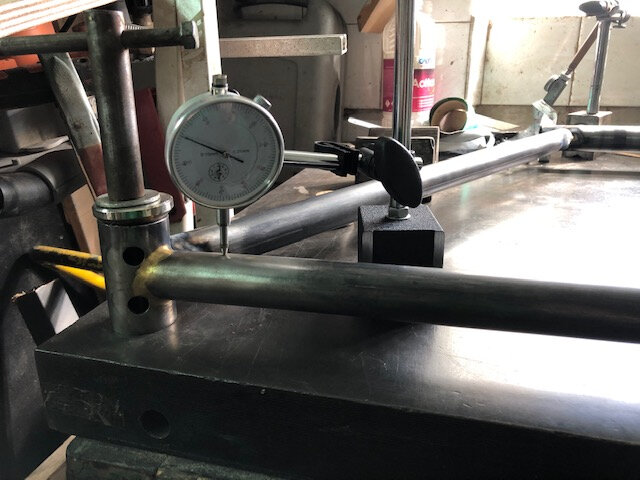

    Puis pose sur le marbre pour mettre le tout aligné

    Pareil pour le HD par rapport au TDS, malheureusement aligné "seulement" sur ses 195mm, je n'ai pas encore de "rallonge"à mettre dans le tube pour vérifier sur 1mètre...
    Je me suis fait des cales d'épaisseurs aussi(entre le marbre et les tubes), qui me permettent de directement voir où ca ne va pas sans avoir besoin du comparateur.
    A noter que ca va encore bien bouger, et que le BDP n'a pas été surfacé, j'ai équilibré en retournant le cadre sur le marbre, le contrôle final se fera une fois bases/hauban brasé et BDP surfacé.
    Ensuite brasure

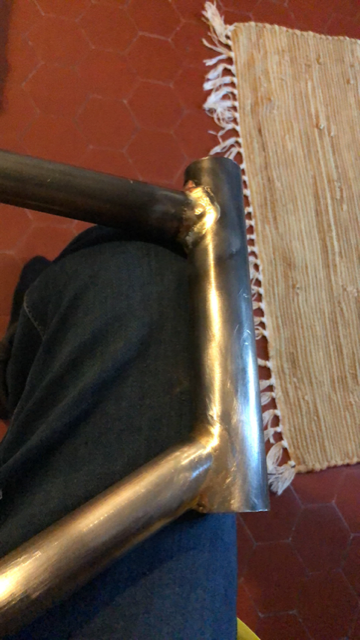

    Après quelques coups de limes

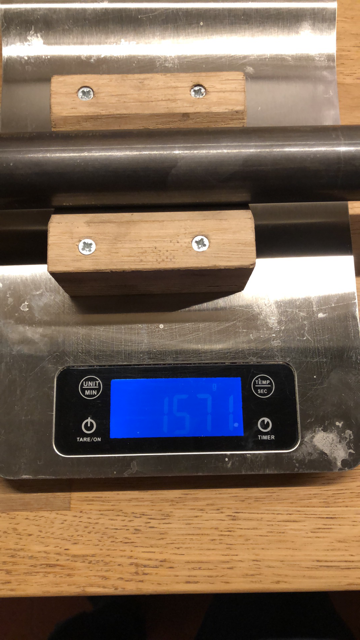

    Puis ca semble bien lourd déjà... et effectivement !!

    Je sais pas si vous avez bien lu le descriptif du tubing; déjà les épaisseurs sont bien épaisses, ensuite je vous laisse relire le diamètre des haubans/ bases... :)

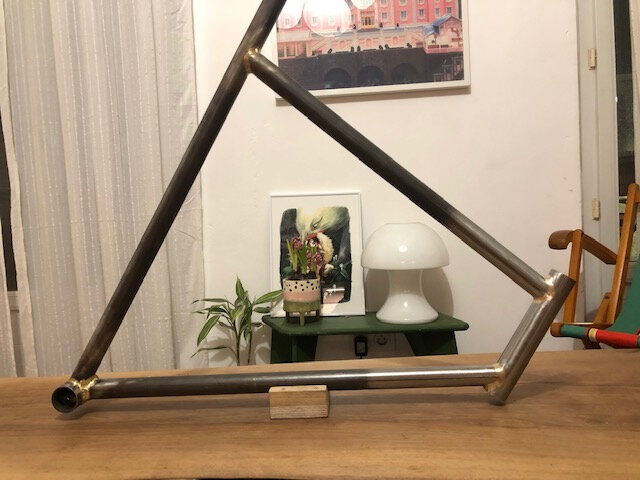

    Une petite photo à l'heure actuelle, encore pas mal de coups de lime/toile émeri à faire mais ca commence à être propre :)

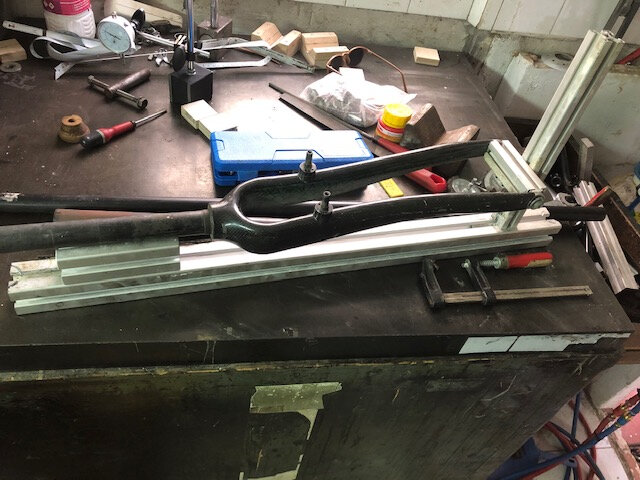

    Entre deux ponçages j'ai commencé un Jig pour La Fourche :

    Voilà pour ce soir; prochaine étape, ovalisation des tubes en 22/25 pour les bases et haubans.... :)

  • in Vos vélos
    Avatar for sb0ard

    Ahah oui, il prends une photo à chaque sortie avec (donc quasiment tout les jours) « il n’est pas encore cassé! »
    Faire rêver, tranquille quand même je ne suis pas aussi propre minutieux et talentueux que kang ou autre cadreur de chez cyfac/victoire etc !!

  • in Vos vélos
    Avatar for sb0ard

    Ce paintjob est vraiment super, rien à dire à part bravo 👏👏

  • in Vos vélos
    Avatar for sb0ard

    Hello, merci pour ce retour :D
    @v4.1, je posterais quelques photos un de ces 4 :)
    Pour reprendre, j'ai donc commandé des tubes chez ULM techno, tout en 25CD4, pour un premier. j'ai pris :
    TT : 30mm*0.9
    TDS : 30mm*0.9
    DT : 30mm*0.9
    Bases : 25mm*1
    Haubans : 22mm*1
    Head tube : 36*1.5
    Pour ce qui est du BDP, ca sera un de récup. Les brase-on quant à eux seront fait maison, tout comme les pattes.
    JDD 1P1/8 classique, le tout en QR et disques.
    Comme dit dans les message précédents, je n'ai pas la version pro de bikecad, ce qui "m'oblige" à le redessiner en 3D. J'ai Rhinoceros, un logiciel que j'utilise au taf et qui me permet de trouver les différentes longueurs de tube/angles...et de visualiser rapidement l'allure générale.
    Je me suis fait un petit processus de fab, il n'est pas complet mais ca permet d'avoir un aperçu des différentes étapes :

    TRIANGLE AVANT
    BDP/TDS
    TDS 30 mm BDP 38,5

    Marquage centre tube à l’aide du profilé en L

    Découpe colonne/ Scie cloche lenox au diamètre du BDP (je me sers d'une fraise à pointer pour centrer le tube)

    Ajustage tube au centre du BDP (19/30/19 = 68mm) à l'aide de cale à l'épaisseur sur le marbre

    • pointage (4points) + soudo (hors marbre)

      je le laisse volontairement long pour le moment, je le recouperai plus tard.
      Tube diagonal

    HD 36mm DT 30mm TDS 30mm BDP 38,54
    Marquage centre tube à l’aide du profilé en L
    Découpe colonne/scie cloche Lenox (idem TDS)
    Marquage centre tube à 90° du précédent à l'aide du marbre+ équerre (il faut que je me trouve des Vbloc..)

    Découpe jonction TDS/DT : colonne + scie cloche 30mm

    Découpe jonction DT/ HD
    A l’aide du gabarit Tubemiter (à coller en respectant les centres du tubes)


    Et voilà, on arrive à la photo de fin de premier poste :

    Bien entendu, je suis au millimètre, pas au centième :D
    Le tube de direction a été coupé à 195 et pas 191mm comme sur le bikecad.
    La suite au prochain épisode :)

    Une petite photo du vélo de mon père après quelques kilomètres.

    Effectivement pour le cargo et les sacoches, j'avoue que le cargo n'est toujours pas fini, et les sacoches sont trop souples malheureusement...pas top à l'usage :)

  • in Technique
    Avatar for sb0ard

    Je suis preneur aussi du fichier pour le JIG :)
    J'étais tombé la dessus, mais je n'ai pas encore pris le temps de m'y pencher plus que ca : http://www.peterverdone.com/flat-mount-m­tb/
    en cherchant bien, il y a pour du ISO etc, à creuser ;)

  • in Vos vélos
    Avatar for sb0ard

    Ouf pas de chance pour la livraison....tu l'as commandée où et à quel prix si ce n'est pas indiscret ?

  • in Vos vélos
    Avatar for sb0ard

    Je n'ai toujours pas de talents de photographe ! ahah
    Une dernière photo, une de mes dernière trouvaille, Alex singer randonneuse légère, état "sortie de grange" :)

    Je donnerai plus de détails sur les débuts de la fabrication de mon cadre d'ici 1/2j ;)

  • in Vos vélos
    Avatar for sb0ard

    Salut le forum !
    J'ai refais une petit apparition pendant le 1er confinement....Puis j'ai un peu oublié l'adresse du forum... :)
    Certains me connaissent depuis l'ancien forum, l'époque disqueuse, Soudure à l'arc et au Mig.
    Grand fan de vélo et de bricolage, DIY ou plutôt demmerde ! Pas mal de fixie, de conversion au vélo de piste pur, et pas mal de collection (que j'essai de recentrer, 25 vélos c'est trop..)
    J'ai depuis investi dans un peu de matériel pour continuer mes "bricolages" et qu'il deviennent un peu plus "pro" :)
    Pas mal d'heures de recherche, d'observation (merci Paul Brodie!) et de planification pour apprendre à fabriquer des vélos de manière autodidacte.
    Je n'ai pas encore le bon "how to", mais j'apprends de mes erreurs et de mes réussites !
    Pour le moment, beaucoup de grugeage de tube, de brasure sur différents tubes de recupération pour tester la résistance et un pseudo prototype afin de valider la solidité de mes brasures.
    Le problème, c'est que le vélo j'en fait un peu moins qu'avant...J'ai donc cherché un pilote "crash test" et c'est mon père qui s'est dévoué.

    Le cadre est fait à partir d'ancien cadre, un VTT décathlon en Columbus pour le DT, TT, HD et les bases, du Columbus SL pour les haubans, et du tange ultimate pour le ST; du grand n'importe quoi :D ! La géo c'est un peu le même délire, tout à l'oeil sur un JIG que je me suis fabriqué grâce à des rails bosch glanés sur Leboncoin.
    Une petite photo du JIG avec un cadre vieux EXS fendu

    Et le système de fixation :

    J'ai aussi fait quelques JIG pour pouvoir gruger les tubes au niveau du BDP (Merci Lenox pour cette scie cloche au diamètre exact....).
    Malheureusement je n'ai qu'une perceuse à colonne, pas le top mais avec la bonne vitesse, et en y allant doucement cela fonctionne.

    En action :

    Je n'ai pas pris énormément de photo durant la fabrication du premier cadre, en voici quelques unes :

    Pour le moment celui là est en test depuis quelques jours sous les fesses de mon père, le but étant d'achever un an de velotaf avec (8/9000kms).
    Je me répète encore mais la géo n'est vraiment pas au point, roue de 650, mais un comportement de vélo de piste (de mémoire y'a 74° au HT...) un vélo très réactif, mais pas super confort.
    Le premiers review c'est un vélo qui envoie, hyper nerveux grâce au triangle arrière court, le vélo reste en ligne sans les mains. Il accroche en courbe mais ne pardonne pas (vive l'angle de HT) bien rigide, il ne semble pas se "plier" en danseuse. Un bon vélo de cyclo cross ou de trophée des ruelles pas trop cassant...
    Je n'avais pas de marbre lors de sa fabrication mais....le graal s'est trouvé sur Leboncoin, à quelques centaines de mètres de chez moi...

    Et alors là, c'est parti pour le suivant, cette fois ci je porte plus d'attention à la géo et aux différentes étapes à effectuer pour avoir un cadre "nickel". Il va falloir arrêter de bricoler :) On commence par une petite commande chez ULM technologie:


    et un petit travail sur la Géo via Bikecad version navigateur (c'est gratuit!)
    Le cadre est prévu pour moi, une sorte de vélo à tout faire à disque.

    C'est tout pour ce soir, une petit photo de l'état actuel :

  • in Vos vélos
    Avatar for sb0ard

    Salut Celika, j'ai vu ton cargo sur veloartisanal récemment :) tu as continué la brasure ou tu laisses tomber au vu de ton TIG ?
